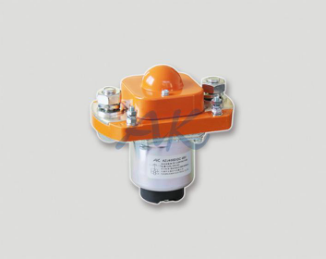

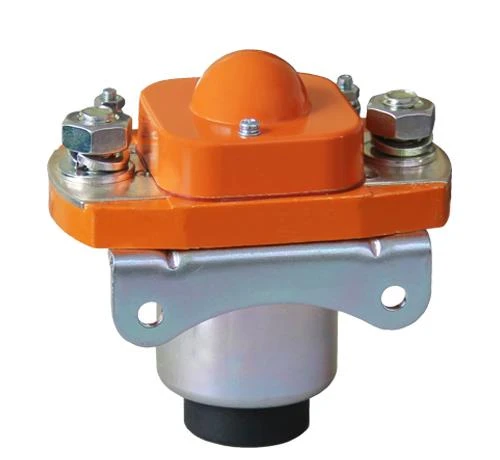

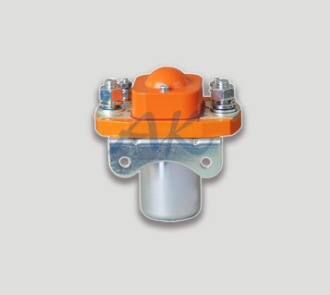

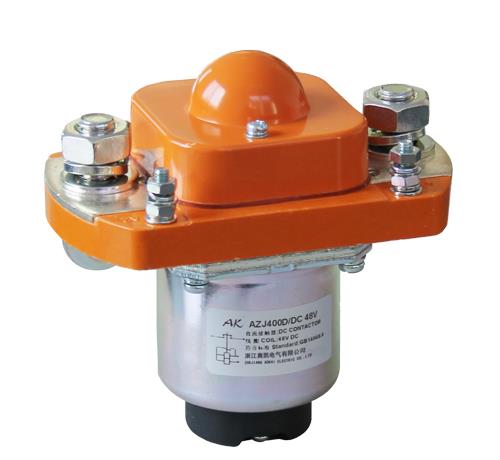

AZJ400S / AZJ400D 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400A ใช้ในแบตเตอรี่รถยนต์ Solenoid 1NO คอนแทค AOKAI DC
AZJ400 series เป็นคอนแทคที่ทำงานได้อย่างต่อเนื่อง การเชื่อมต่อหลักที่ออกแบบมาเป็นรูปทรงสะพานจุดหักเหคู่และโครงสร้างการดำเนินการโดยตรงและการดึงแม่เหล็กไฟฟ้าแม่เหล็กไฟฟ้าในขดลวดที่มีการจัดชุดขดลวดคู่หรือม้วนเดียวโครงสร้างทั้งหมดนี้มีจุดเด่นที่มีขนาดเล็กน้ำหนักเบาการใช้พลังงานต่ำค่าเผื่อขนาดใหญ่ ดึงดูด, การทำงานที่เชื่อถือได้
AZJ ชุด DC คอนแทคเป็นสวิตช์ที่ใช้ในการควบคุมวงจรไฟฟ้าขนาดใหญ่ในระยะทางไกลจะใช้กันอย่างแพร่หลายในการถ่ายโอนอำนาจและระบบไฟฟ้าสำรองในหลาย ๆ ด้านเช่นไฟฟ้ามือถือเครื่องยนต์ลากโลหะปิโตรเคมีเรือการสื่อสารแหล่งจ่ายไฟ, เครื่องจักรการทำเหมืองแร่
| ยี่ห้อ: AK / AOKAI ชื่อ: DC Contactor รุ่น: AZJ400S / BZJ400S / MZJ400D แรงดันไฟฟ้าที่กำหนด: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V เป็นต้น กระแสไฟในปัจจุบัน: 400A ม้วน: ม้วนเดี่ยว ขนาด: 104 * 66 * 105 ( มม. ) น้ำหนัก: ประมาณ 95 0g |
|
ยี่ห้อ: AK / AOKAI แรงดันไฟฟ้าที่กำหนด: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V เป็นต้น ขนาด: 104 * 66 * 104 ( มม. ) |
|
SPECIFICATION
Coil แรงดันไฟฟ้าที่กำหนด | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V เป็นต้น |
วงจรไฟฟ้ากระแสหลัก (A) | 400A |
วงจรไฟฟ้าแรงดันไฟฟ้าที่มีแรงดันไฟฟ้าต่ำ (โหลด: 100A) | ≤80mV |
ภายใต้ (20 ± 5) ℃, คูลลิ่งดึงแรงดันไฟฟ้า | ≤70% |
ภายใต้ (20 ± 5) ℃, คูลลิ่งเอาท์พุทแรงดันไฟฟ้า | ≥5%, ≤40% |
ช่วงความผันผวนที่ยอมรับได้ของแรงดัน Coil | ± 20% |
เวลาในการดึง (N / O Contacts to Close) | ≤30ms |
เวลาออกไป (N / O Contacts to Open) | ≤20ms |
เวลาตัดการเชื่อมต่อสูงสุด | ≤5ms |
ความต้านทานฉนวน | ≥50MΩ |
ความเป็นฉนวน | 50Hz / 60Hz 1000VAC / 1 นาที |
กระแสไฟเกิน | ≤7Ie, ≤1s |
การใช้พลังงานคอยล์ (W) | AZJ400S: ≤8.0W |
AZJ400D: เริ่มต้นที่ต่ำกว่า 250W, Hold≤8.0W | |
ชีวิตไฟฟ้า | 20,000 ครั้ง |
ชีวิตเครื่องกล | 300 พันครั้ง |
โหมดการทำงาน | ต่อเนื่องกัน |
แบบฟอร์มการติดต่อ | 1 ไม่ใช่ |
วัสดุติดต่อ | AgCdO / AgCuO |
โหลดเสริมพิกัดเสริม (อุปกรณ์เสริม) | 2A / 48VDC, 5A / 24VDC |
มาตรฐานทางเทคนิค | GB14048.4-2010 |
ใช้สภาพแวดล้อม
ระดับความสูง | ≤2Km | อุณหภูมิโดยรอบ | -25 ~ + 55 ℃ |
ระดับการคุ้มครองระหว่างประเทศ | IP50 | ประเภทการติดตั้ง | III |
วิธีการติดตั้ง | ใด | การสั่นสะเทือน | 2.5g (5 ~ 50) Hz |
ส่งผลกระทบ | 50g, 11ms (Half-Sine Wave) | ||

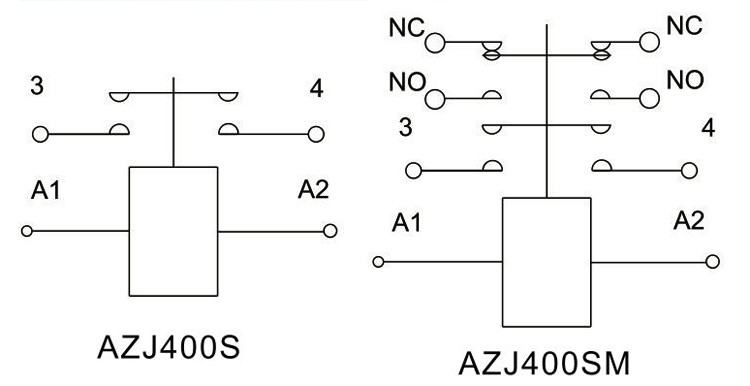

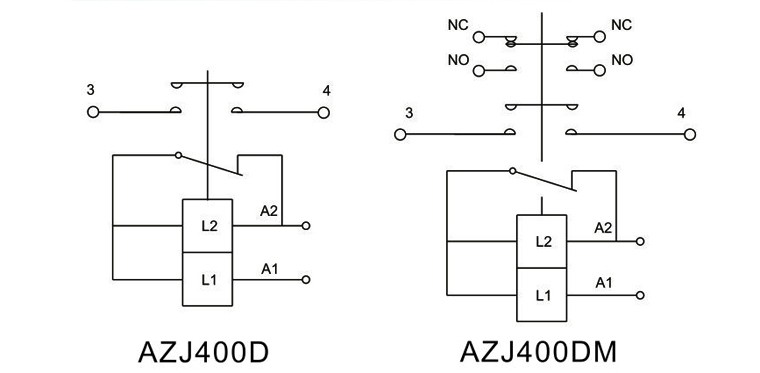

แผนภาพ

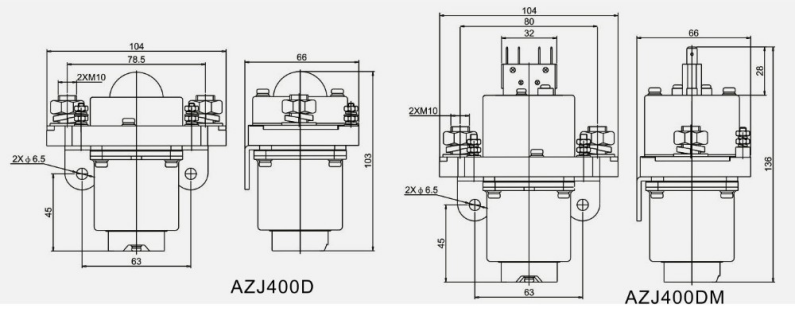

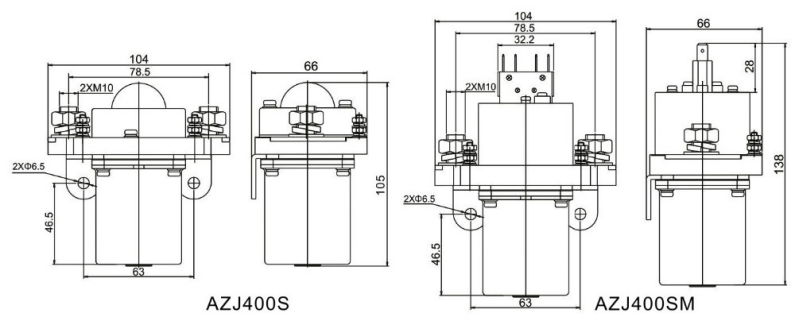

แผนผังการติดตั้ง
